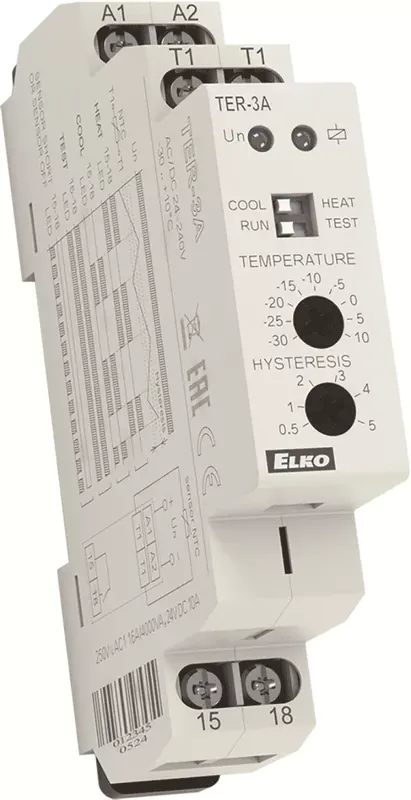

- a TER-3x sorozat állítható hiszterézisű és funkciójú moduláris, egycsatornás termosztátjai hőmérséklet-ellenőrzésre és -szabályozásra használhatók, pl. kapcsolószekrényekhez, fűtési/hűtési rendszerekhez, folyadékok, hűtők, motorok, berendezések, nyílt terek stb. hőmérséklet szabályozásához.
- a sorozat 6 tagja a -30 .. +70 °C tartományt hat külöböző tartományban osztja meg:
- TER-3A: -30 .. +10 °C; érzékelő: NTC
- TER-3B: 0 .. +40 °C; érzékelő: NTC
- TER-3C: +30 .. +70 °C; érzékelő: NTC
- TER-3D: 0 .. +60 °C; érzékelő: NTC
- TER-3G: 0 .. +60 °C; érzékelő: Pt100 !
- TER-3H: -15 .. +45 °C; érzékelő: NTC
- a termosztátok ellenőrzik az érzékelő és az érzékelő vezetékének rövidzárlatát vagy szakadását (hiányát), melyet a piros LED villogásával jeleznek
- a fűtés/hűtés funkció előlapi DIP kapcsolóval választható
- a hiszterézis potenciométerrel állítható széles, 0,5 – 5 °C tartományban
- a külső TC vagy TZ típusú kettős szigetelésű hőmérséklet-érzékelő 10 cm (kivéve Pt100), 3, 6, 12 m hosszban választhatók (nem tartozék)
- az érzékelő bekötésére sorkapocs szolgál – a közeli bekötés így egyszerű megoldást biztosít kapcsolószekrény hőmérsékletének ellenőrzésére
- széles tartományú AC/DC 24 – 240 V tápfeszültség, galvanikusan nem leválasztott
- kimeneti érintkező: 1x NO, 16 A/250 V AC1
- a kimenet állapotát piros LED, a tápfeszültség jelenlétét zöld LED jelzi
- 1-MODUL széles, DIN sínre szerelhető
Technikai paraméterek
- TER-3A: egyszintű termosztát
- Tápkapcsok: A1-A2
- Tápfeszültség: AC/DC 24240 V (AC 5060Hz) – galvanikusan nem leválasztott
- Energiafogyasztás: 2 VA
- Tápfeszültség tűrés: – 15%; + 10%
- Hőmérséklet érzékelő: TZ/TC típusú NTC termisztor
- Hőmérséklet-szabályozási tartomány: -30 .. +10 °C
- Kimeneti érintkezők: 1x NO, 16 A/AC1 (AgSnO2)
- Működési helyzet: tetszőleges
- Felszerelés: DIN sínre (EN 60715)
- Védettség: IP40 az előlap / IP10 csatlakozók felöl
- Méretek: 90 x 17,6 x 64 mm
- Tömeg: 73 g
