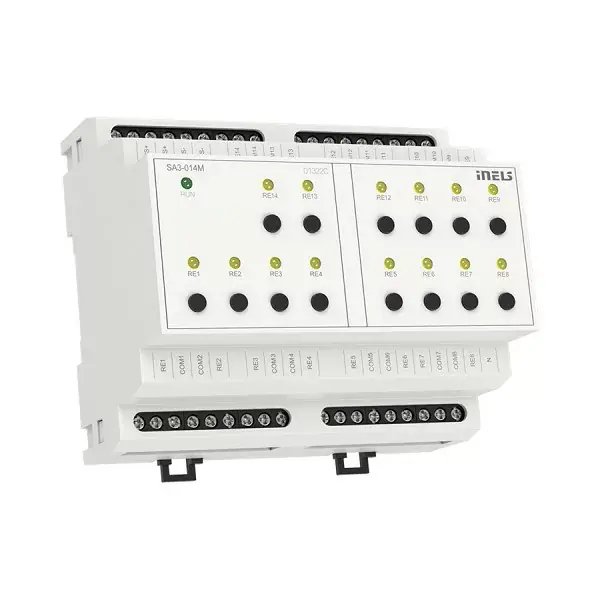

- Az SA3-014M egy 14 független relével, potenciálmentes kapcsolóérintkezőkkel felszerelt kapcsolóegység.
- Az érintkezők maximális terhelhetősége 10 A/2500 VA/AC1.
- A tizennégy kimeneti érintkező mindegyike külön-külön vezérelhető és címezhető.
- Az SA3-014M kapcsolóegység tápellátása a kommunikációs buszról történik, 27 V DC feszültséggel.
- Az egység állapotát az előlapon lévő zöld RUN LED jelzi ha a busz tápellátása csatlakoztatva van, – ha a BUS-on keresztül nincs kommunikáció a masterrel, akkor a RUN LED folyamatosan világít.
- ha a buszfeszültség be van kötve és az egység a buszon keresztül kommunikál, a RUN LED villog.
- Az egység a szinuszos hullámforma nulla átmenetéhez szinkronizált zárással és nyitással rendelkezik. A szinkronbemenetek COM 1, 3, 5, 7, 9, 11, 13 az N sorkapocs potenciáljához.
- Az SA3-014M kapcsolóegység reléinek kontaktusai alapkivitelben az AgSnO2 érintkezőanyaggal készülnek.
- Az SA3-014M 6 MODUL széles, kapcsolószekrénybe telepíthető az EN60715 szerinti DIN sínre.
TECHNIKAI PARAMÉTEREK
- Érintkezők száma: 14x záró, 10 A
- Névleges áram: 10 A / AC1
- Kapcsolható teljesítmény: 2500 VA
- Tápfeszültség: 250 V AC; 30 V DC
- Kivitel: 6 MODUL
- Méretek: 90 x 105 x 65 mm
