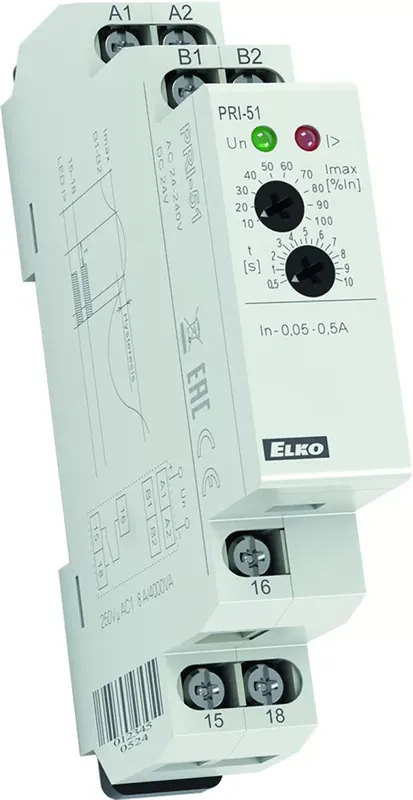

- a PRI sorozat áramfigyelő reléi 1-fázisú AC áramok figyelésére használható áramhatár-kapcsolók (Imax felett a relé bekapcsol)
- alkalmasak pl. két fogyasztó közötti retesz kialakítására, működés detektálására, stb.
- a fogyasztó vezetékét a belső söntön kell bekötéssel átvezetni.
- a figyelt áramérték (Imax) potenciométerrel állítható be, a tartományon belül
- a figyelt áramtartománytól függően különböző típusok állnak rendelkezésre:
- AC 0,05 – 0,5 A
- AC 0,1 – 1 A
- AC 0,2 – 2 A
- AC 0,5 – 5 A
- AC 0,8 – 8 A
- AC 0,1 – 10 A
- AC 1,6 – 16A
- állítható késleltetés 0.5 – 10 s tartományban a rövid áramcsúcsok által okozott kapcsolások kiküszöbölésére
- lehetőség van a max. áramnál nagyobb áram figyelésére is külső áramváltóval – max. 600 A!
- széles tápfeszültség tartomány: AC 24 – 240 V és DC 24 V
- A tápfeszültség galvanikusan el van választva a figyelt áram hálózatától
- kimeneti kontaktus: 1x váltóérintkező 8 A/AC1
- 1-modul széles, DIN sínre szerelhető
Technikai peraméterek
- tápfeszültség csatlakozók: A1 – A2
- tápfeszültség: AC 24240 V és DC 24 V (AC 5060 Hz)
- energiafogyasztás: max. 1,6 W
- tápfeszültség tűrés: -15%; + 10%
- áramtartomány: PRI-51/8: AC 0,8 – 8 A
- áramérték beállítása: potenciométerrel
- kimeneti érintkezők száma: 1x 8 A/AC1, CO (AgNi)
- üzemi hőmérséklet: -20 .. +55 °C
- működési helyzet: tetszőleges
- felszerelés: DIN sínre (EN 60715)
- védettség: IP40 az előlap / IP10 csatlakozók felöl
- méretek: 90 x 17,6 x 64 mm
- tömeg: 72 g
