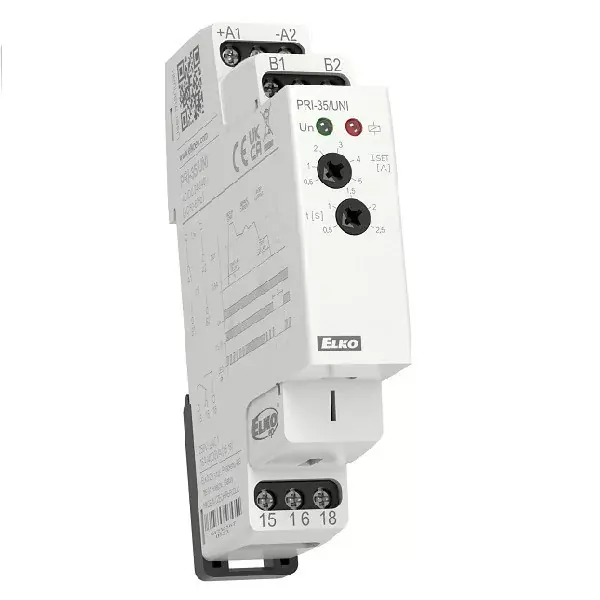

- A szivattyú motorjának (pl. búvárszivattyú) szárazon futás elleni védelmére
alkalmas áramfigyelő relé. - Figyeli a motor áramát az X/5A áramváltón (CT) keresztül.
- A figyelt áramszint (ISET) és a késleltetési idő (TRIP delay) potenciométerekkel
állítható. - Az üzemállapotokat piros LED jelzi az előlapon.
- A tápegység nincs galvanikusan elválasztva a felügyelt áram sorkapcsaitól, az A2, B2 kivezetések belül csatlakoztatva vannak.
- A B1, S1 és B2, S2 csatlakozások vezetékekit szigetelni kell, és nem szabad semmilyen külső feszültségre vagy testre csatlakoztatni.
- Külső X/5A áramváltót kell használni.
Technikai paraméterek
- Felügyelt áramkör: AC
- Figyelt szint: áramcsökkenés
- Tápfeszültség: AC/DC 24 – 240 V (AC 50 – 60 Hz)
- Fogyasztás: 3,8 VA/0,7 W
- A mért áramkör áramtartománya (ISET ): állítható, AC 0,5 – 5 A
- Kimenet: 1x záró (AgNi), 16 A/AC1
- Kivitel: 1 MODUL
- Méretek: 90 x 17,6 x 64 mm
