- A CRM-9x sorozatú multifunkciós időrelék a legtöbb időzítési feladathoz használhatók, mint pl. automatizálás, vezérlések, szabályozások és háztartási célra.
- A sorozat több típusából lehet választani az alkalmazásnak megfelelően:
- CRM-91H/230 V: 1x CO, 16 A/AC1 relé kimenete, AC 230 V táp
- CRM-91H/UNI: 1x CO, 16 A/AC1 relé kimenete, AC/DC 12 – 240 V táp
- CRM-91HE/UNI: időállítás külső potenciométerrel; 1x CO, 16 A/AC1 relé kimenete, AC/DC 12 – 240 V táp
- CRM-93H/230 V: 1x CO 16 A/AC1 és 2x CO, 8 A/AC1 relé kimenete, AC 230 V táp
- CRM-93H/UNI: 1x CO 16 A/AC1 és 2x CO, 8 A/AC1 relé kimenete, AC/DC 12 – 240 V táp
- CRM-9S: 1x triak kimenet, AC 0,7 A, AC 12 – 240 V táp
- 10 funkció:
- 5 tápfeszültséggel indítható
- 4 vezérlő bemenetről indítható
- 1 impulzusrelé funkció
- a funkciók és időintervallumok beállítását kényelmesen és egyértelműen kezelhető forgókapcsolók biztosítják.
- a 0.1 mp – 10 nap közötti időtartam 10 tartományra van felosztva: 0.1 s – 1 s / 1 s – 10 s / 0.1 min – 1 min / 1 min – 10 min / 0.1 óra – 1 óra / 1 óra – 10 óra / 0.1 nap – 1 nap / 1 nap – 10 nap / csak ON / csak OFF
- CRM-93H: a tápfeszültség csatlakozók (A1-A2) és a 2. kimeneti érintkezők (25-26-28), valamint a 3. kimeneti érintkezők (35-36-38) között legfeljebb 250 V AC RMS/DC potenciálkülönbség lehet.
- a kimenet állapotát multifunkciós piros LED jelzi, mely az aktuális állapottól függően villog vagy világít.
- 1-MODUL széles, DIN sínre szerelhető
Technikai paraméterek

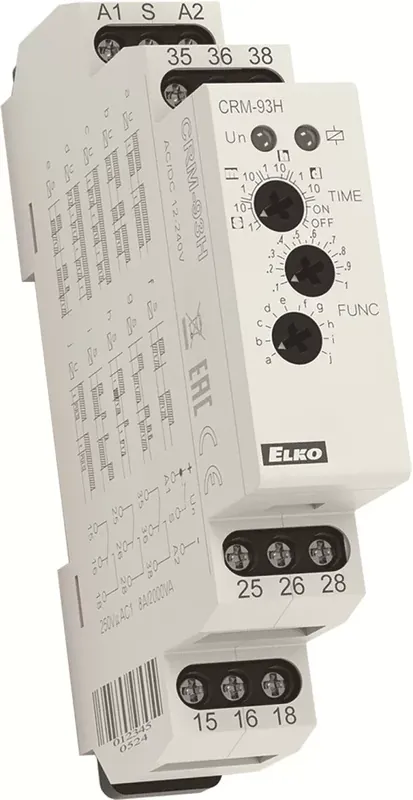

- CRM-93H/230 V: 10 funkciós időrelé 3 váltóérintkezővel, AC 230 V táp
- Tápfeszültség: AC 230 V (50 – 60 Hz)
- Tápfeszültség jelzése: zöld LED
- Idő beállítása: forgó kapcsoló és potenciométer
- Ismétlési pontosság: 0,2% – a beállított érték stabilitása
- Érintkezők: 1x CO 16 A/AC1 és 2x CO 8 A/AC1 (AgNi)
- Üzemi hőmérséklet: -20 .. +55 °C
- Működési helyzet: tetszőleges
- Felszerelés: DIN sínre (EN 60715)
- Védettség: IP40 az előlap / IP20 csatlakozók felöl
- Méretek: 90 x 17,6 x 64 mm
- Tömeg: 87 g
