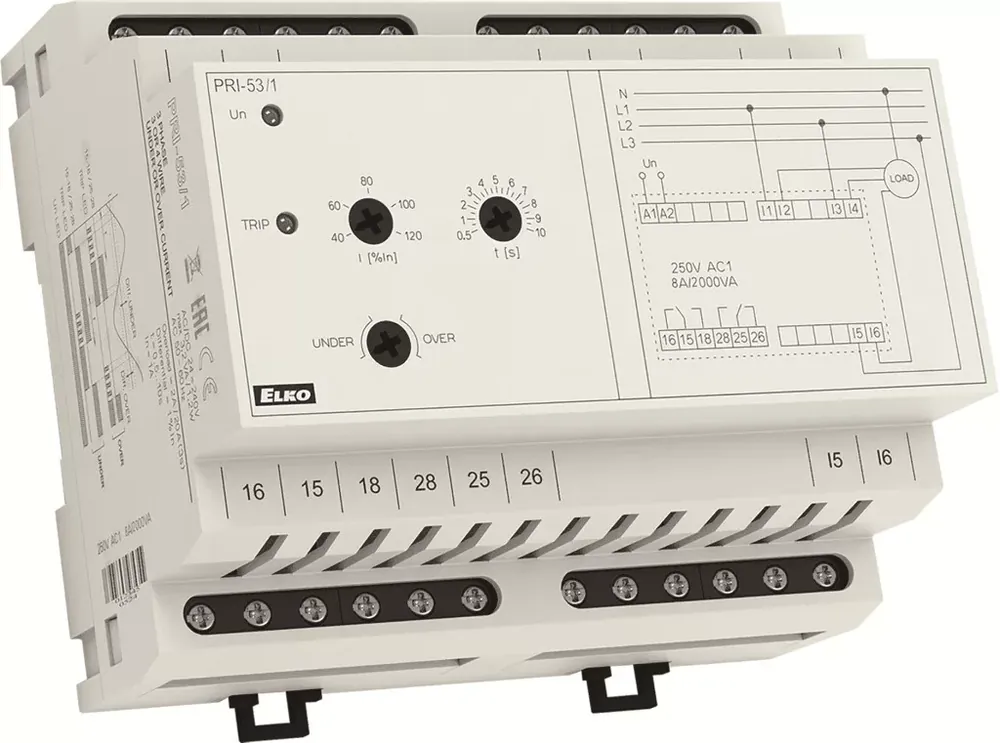

- A PRI-53 típusú áramfigyelő relék 3-fázisú áramkörök áramhatárainak figyelésére alkalmas eszközök (pl. daruk, motorok, stb.)
- két változatban kaphatók:
- PRI-53/1: névleges áram AC 1 A; 3x 1 A beépített sönt
- PRI-53/5: névleges áram AC 5 A; 3x 5 A beépített sönt
- A 3-fázisú fogyasztó áramvezetékeit a belső söntökön kell bekötéssel átvezetni
- A 24-240 V AC/DC tápfeszültség galvanikusan leválasztott a figyelt áram áramkörétől
- Állítható áramszint az In százalékában: 40 – 120 % között
- Fix, 1% In differencia szint
- Állítható késleltetés a beállított határérték átlépésére: 0,5 – 10 s
- Választható funkciók:
- UNDERaz áram I beállított szint alá csökkenésének figyelése
- OVERaz áram I beállított szint túllépésének figyelése
- Kimeneti relé: 2x váltóérintkező
- Csatlakoztatható áramváltó nagyobb áramok figyeléséhez, akár 600 A-ig
- 6-MODUL széles, DIN sínre szerelhető
Technikai paraméterek
- PRI-53/1: 3-fázisú áramfigyelő 3x 1 A belső sönttel
- Tápfeszültség csatlakozók: A1, A2
- Tápfeszültség: 24 – 240 V AC/DC
- Tápfeszültség tűrése: ± 10%
- AC működési frekvencia: 45 – 65 Hz
- Energiafogyasztás (max.): 3 VA/1,2 W
- Névleges áram: AC 1A
- Kimeneti relé érintkező: 2x CO, 8 A/AC1 (AgNi) aranyozott
- Üzemi hőmérséklet: -20 .. + 55 °C
- Védettség: IP40 az előlap / IP20 csatlakozók felöl
- Méretek: 90 x 105 x 64 mm
- Tömeg: 208 g
